Ventilador de conductes d’estalvi d’espai

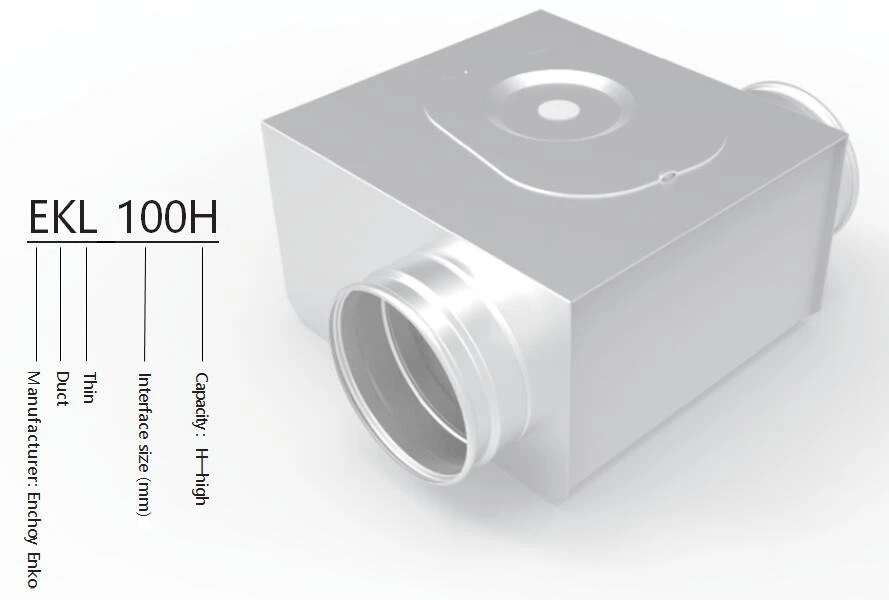

Volum màxim d'aire EKL 1000m³\/h, pressió estàtica màxima 430Pa, mida de la interfície 100mm, 125mm, 160mm, 200mm, gruix 122-220 mm.

Ventilador ultra-fi adequat per a apartaments, vila, hospital, hotel, hotel, centre comercial, edifici d’oficines, subministrament d’aire i sistema d’escapament per a llocs d’oci i entreteniment, això és especialment avantatjós en situacions en què l’altura del sòl és limitada. Totes les sèries de fans EKL són opcionals, Motor DC sense escombrat.

• El ventilador s’utilitza per al transport d’aire “net”, és a dir, no destinat a substàncies de foc, explosius, pols de trituració, sutge, etc.

• El ventilador està equipat amb un motor d’inducció del rotor extern asíncron amb portades de bola segellades sense manteniment.

• El condensador té una vida finita i s’ha d’intercanviar després de 45, 000 hores d’operació (uns 5 anys) per assegurar la funció màxima. El condensador defectuós pot causar danys.

• Per aconseguir el màxim temps de vida per a les instal·lacions en entorns humits o freds, el ventilador ha de funcionar contínuament.

• El ventilador es pot instal·lar fora o en altres entorns humits. Assegureu-vos que la casa de fan estigui equipada amb drenatge.

• El ventilador es pot instal·lar en qualsevol posició.

• El ventilador s’ha d’instal·lar segons l’etiqueta de direcció de l’aire del ventilador.

• El ventilador ha d’estar connectat al conducte o equipat amb una reixa de seguretat.

• El ventilador s’ha d’instal·lar d’una manera segura i assegureu -vos que no es deixin objectes estrangers.

• El ventilador s’ha d’instal·lar d’una manera que faciliti el servei i el manteniment.

• El ventilador s’ha d’instal·lar de manera que les vibracions no es puguin transfondre al conducte o a l’edifici.

• Per regular la velocitat, es pot connectar un transformador, un triac o un convertidor de freqüència.

• S’aplica un diagrama de cablejat a l’interior de la caixa d’unió o s’inclouen per separat.

• El ventilador s’ha d’instal·lar i connectar elèctricament de la manera correcta.

• Utilitzeu sempre el termocontacte intern, vegeu el diagrama de cablejat.

• Les instal·lacions elèctriques han de ser realitzades per un electricista autoritzat.

• Les instal·lacions elèctriques s’han de connectar a un commutador lliure de tensió situat localment o per un commutador de capçalera bloquejable.

En començar, assegureu -vos que:

• El corrent no excedeix més de +5% del que s'indica a l'etiqueta.

• La tensió de connexió es troba entre +6% a –10% de la tensió nominal.

• No apareix cap soroll en començar el ventilador.

• La direcció de rotació a 3- Els motors de fase són segons l'etiqueta.

• El ventilador ha de ser transportat al seu embalatge fins a la instal·lació. Això impedeix que el transport danys, rascades i el ventilador es brutin.

• Atenció, mireu les vores i les cantonades afilades.

• Abans que comenci el servei, el manteniment o la reparació, el ventilador ha d’estar lliure de tensió i l’impulsor s’ha d’haver aturat.

• Considereu el pes del ventilador en eliminar o obrir aficionats més grans per evitar embussos i contusions.

• El ventilador s’ha de netejar quan sigui necessari, almenys una vegada a l’any per mantenir la capacitat i evitar el desequilibri que pot causar danys innecessaris als coixinets.

• Els coixinets del ventilador no tenen manteniment i només s’han de renovar quan sigui necessari.

• Quan netegeu el ventilador, no s’ha d’utilitzar una neteja d’alta pressió o un dissolvent fort.

• La neteja s’ha de fer sense desallotjar ni danyar l’impulsor.

• Assegureu -vos que no hi hagi soroll del ventilador.

1. Assegureu -vos que hi hagi tensió al ventilador.

2. Talleu la tensió i comproveu que el rotor no estigui bloquejat.

3. Comproveu el protector de termocontact\/motor. Si es desconnecta, s'ha de tenir cura de la causa de sobreescalfament, no es pot repetir. Per restaurar el termo-protector manual, la tensió es reduirà durant un parell de minuts. Els motors més grans que 1,6a poden tenir un restabliment manual al motor. Si té termo-protector automàtic, el restabliment es farà automàticament quan el motor sigui fred.

4. Assegureu -vos que el condensador estigui connectat, (només una fase única) segons el diagrama de cablejat.

5. Si el ventilador encara no funciona, el primer que cal fer és renovar el condensador.

6. Si res d'això funciona, poseu -vos en contacte amb el vostre proveïdor de fan.

7. Si el ventilador es torna al proveïdor, s'ha de netejar, el cable del motor no està danyat i un informe detallat de no conformitat adjunt.

La garantia només és vàlida sota la condició que el ventilador s'utilitzi segons aquest "indicacions foruses".

Fig. 1:

La corba del ventilador descriu la capacitat del ventilador, és a dir, el flux del ventilador a diferents pressions a la tensió d’entrada d’acreació.

El diagrama del ventilador té la pressió a Pascal, PA, a l’eix vertical i al flux en metres cúbics per segon, m³\/s, a l’eix horitzontal.

El punt de la corba del ventilador que mostra la pressió i el flux actuals s’anomenen el punt de treball dels aficionats. En el nostre exemple, està marcat amb P.

Si la pressió augmenta en els conductes, el punt de treball es mou al llarg de la corba del ventilador i, per tant, s’obté un flux inferior. En l'exemple, el punt de treball es mouria.

Fig. 2:

La línia del sistema descriu el comportament total d’un sistema de ventilació (conductes, silenciadors i vàlvules.).

Al llarg d'aquesta línia del sistema, S, el punt de treball va passar de P2 a P3 a mesura que la velocitat rotacional canviava.

Passos de tensió diferents amb EG. Un transformador produeix diferents corbes de ventilador, 135 V i 230 V, indicat a l'exemple.

Fig. 3:

Les nostres corbes de ventilador presenten la pressió total a Pascal. Pressió total=static + dinàmic pres-assegurat.

La pressió estàtica és la pressió del ventilador en comparació amb la pressió atmosfèrica. És aquesta pressió la que superarà les pèrdues de pressió del sistema de ventilació.

La pressió dinàmica és una pressió calculada que sorgeix a la sortida del ventilador i és més important a causa de la velocitat de l’aire. La pressió dinàmica descriu així el funcionament del ventilador. La pressió dinàmica es presenta amb una corba, a partir d’Origo, que augmenta amb l’augment del flux. Una pressió dinàmica elevada pot produir una connexió de conducte equivocada produir una pèrdua de pressió elevada. Si es coneix la pèrdua de pressió en el sistema, s'ha de trobar un ventilador entre la diferència entre el total i la pressió dinàmica que correspon a la pèrdua de pressió del sistema.

Les dades sonores d’aquest fulletó es basen en les definicions següents: al sistema s’han de trobar.

Els punts per als quals es presenten les dades de so es troben al llarg de la línia del sistema definida per la pressió i el flux indicat a la taula de dades de so per cada ventilador. Hi ha tres tipus de so en aquestes taules; El so d’entrada i sortida es mesura en conducte, mentre que el so circumdant es mesura fora del sistema del ventilador i del conducte. Per a tots aquests tipus de so, els nivells de potència sonora es presenten a les bandes d'octava. Per al so circumdant, també s’ha calculat el nivell de pressió sonora. Les mesures es fan segons la ISO 3741 per al so circumdant o la ISO 5136 per al so mesurat al conducte.

Les mesures de so a Enchoy es realitzen segons ISO-Standards i amb els aficionats als seus habitatges perquè això és proper als valors de la realitat.

Iso-metod:La mesura es fa en conducte amb disseny especificat i connexió no reflectida. Les mesures i els càlculs es realitzen en 1\/1 de banda d'octava.

Mesures del ventilador sense resoldre el seu habitatge en un so inferior. L’associació comercial ASHRAE als EUA, s’indica a l’aplicació de les dades de so dels fabricants, que el resultat de la mesura del so de les mesures d’un ventilador sense que l’allotjament sigui 5-10 dB inferior a les bandes d’octava de 250 Hz i inferior a un ventilador a la seva habitatge.

Amca-Method:La mesura es fa del ventilador amb la seva habitatge en una sala anecoica, que es tradueix en un nivell de so més baix.

Precisió de la mesura

Quan es desenvolupa el mètode de mesura per al nivell de potència sonora per conducte, l’Organització Internacional de Normes, ISO, també va analitzar la imprecisió de la mesura en diferents bandes d’octava (precisió del 90%).

El nivell de potència sonora

El nivell de potència sonora, LW (A) s’utilitza per calcular el so de tot el sistema de ventilació. Aquest sistema pot ser una composició de graelles, amortidors i difusors, per exemple.

El nivell de potència sonora és un valor mesurat segons els estàndards i no explica com apareix el so ja que la potència sonora és independent de les característiques de la col·locació del ventilador. Per semblar l’oïda humana, s’utilitza el filtre A indicat amb LW (A) mesurada en dB (a) mesura en db (a).

El nivell de pressió sonora

El nivell de pressió sonora, LP o LP (A), explica com l’oïda humana registra el so. Depèn del nivell de potència sonora, de la distància de la font, de les restriccions de la propagació i de les característiques acústiques de la sala.

El nivell de pressió sonora es presenta per a una habitació amb una habitació amb una àrea d’absorció equivalent de 20m². La diferència de 7DB correspon a una distància de CA 3M, on el so s’emet en una propagació semisfèrica.

El nivell de pressió del so es pot calcular com: lp=lw +10 log (q\/4τr 2+4\/a)

A=és l'àrea d'absorció equivalent de la sala Q=és el tipus de propagació:

Q =1 és propagació esfèrica

Q =2 és propagació semi esfèrica

Q =4 és la propagació esfèrica del quart

Per a la funda de camp lliure, és a dir, des d’un ventilador del sostre, el nivell de pressió del so està calulat com: lp=lw +10 logq\/4τr2.

Amb LW (a) TOT a 63dB (a), una distància de 5 metres, propagació semi esfera i caixa de camp lliure, el resultat serà LP (a) =63+10 log2\/4τ 5²=63-22=41 db (a)

I a 10 metres: lp (a) =63+10 log2\/4τ 10²=63-28=35 db (a)
